介绍：

利达LD6801ED-1采用单片机和智能软件，特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计，工作稳定可靠，具有 较强的抗干扰能力。主要用于防火卷帘门、消防风机、消防泵等设备的控制,可以与利达公司生产的全列火灾报警控制器配合 使用。满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性 产品认证实施细则》,符合认证要求。

功能：

 ★ 二总线，无极性,无需外接 DC24V 电源。

★ 采用电子编码，占一个地址点（0～255）。

★ 可输出一路无源常开点信号。

★ 可输入一个联动设备动作后的反馈输入信号。

★ 单色指示灯显示模块动作信息。

★ 输入线路断线、输出线路短路或断路时，模块返回故障信息。

★ 可配接我公司在售的全系列火灾报警控制器。

主要技术指标：

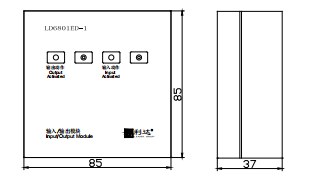

外形结构示意图：

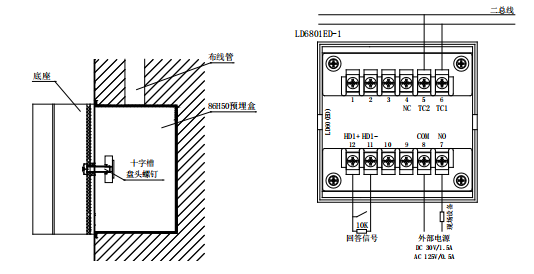

安装及接线示意图：

安装步骤：

★ 用螺钉将模块通用底座 LD60(ED)安装在 86H50 预埋盒固定孔上。

★ 将各导线由底部进出线孔穿入并与相应端子正确连接。

★ 系统接线校验后，将模块底壳上的文字与底座定位孔边上的文字方向一致，扣在底座上，并按压使两部分扣紧合缝。

布线要求：

★ 二总线：宜选用截面积≥1.5mm2 的耐火双色双绞铜芯线或选用截面积≥1.5mm2 的耐火铜芯电缆，耐压≥250V，线路 末端总线电压低于 14V 时需增大导线截面积，或加装总线中继器(不宜采用平行线）。

★ 穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在 金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采 用穿金属管或密闭的金属线槽。
