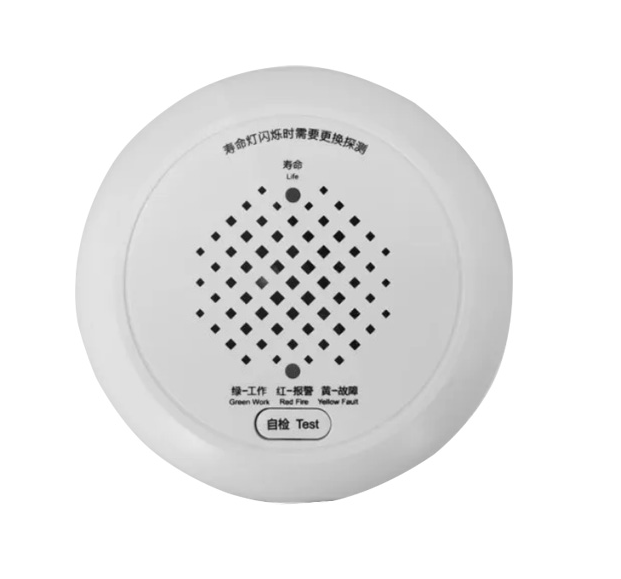

利达JT-LD3101EN家用可燃气体探测器

一、利达JT-LD3101EN家用可燃气体探测器概述

　　随着民用住宅建设开发的集中化、高层化、智能化，燃气在民用住宅中更加普及，家用可燃气体探测器对于保障燃气的安全使用起着至关重要的作用。利达根据市场需求设计研发JT-LD3101EN家用可燃气体探测器，主要适用于检测可燃气体的泄漏，适用于家庭住宅（公寓）的厨房等存在可燃气体非防爆场所。探测器内置气敏传感器和单片机，实时采集现场甲烷气体的浓度，浓度超出探测器阈值时报警，并进行声光指示。每个探测器占用一个节点地址，探测器的浓度和报警信息可实时上传至可燃气体报警控制器JB-QB-LD128FH、JB-QB-LD128FH-M。探测器满足GB 15322.2-2019《可燃气体探测器第2部分家用可燃气体探测器》中的相关规定。‍

二、利达JT-LD3101EN家用可燃气体探测器工作原理

　　利达JT-LD3101EN家用可燃气体探测器电子部分由电源电路、气体浓度采集电路、声光指示电路、总线通信电路等组成。气体浓度采集电路将气体浓度信号转变为电压信号，单片机采集此电压信号，换算出气体浓度，超出预设报警值，即报警，并执行声光指示，同时浓度值和报警信息通过二总线上传至控制器，由控制器执行相应操作或联网进行联动。探测器的双色灯和蜂鸣器根据气体浓度和探测器内部电路状态显示，如传感器或内部电路出现异常，探测器会报故障，并进行相应声光指示，结果也会上传至控制器。探测器的报警不会保持，气体浓度降低后探测器即恢复正常。

三、利达JT-LD3101EN家用可燃气体探测器功能特点

　　◎总线制，一条总线可挂多个探测器，探测器地址采用电子编码方式。

　　◎接线方便，二总线和电源总线均为无极性。

　　◎采用催化燃烧气体传感器NAP-52A，精度高，有一定的抗毒性和抗酒精性。

　　◎探测器使用寿命：累计工作时间5年。

　　◎采用利达专用二总线技术进行数据传输，实时上传数据至控制器。

　　◎探测器工作状态由双色灯和蜂鸣器指示，状态一目了然。

　　◎有一组脉冲DC12V控制输出，用来控制电磁阀来控制燃气开关。

　　◎总线制，需配合利达控制器才能正常工作，不能独立工作。

四、利达JT-LD3101EN家用可燃气体探测器技术参数

型号JT-LD3101EN

名称家用可燃气体探测器

品牌利达

电源总线电压DC 12V～36V(无极性)，正常监视功耗＜0.8W，报警功耗＜1W

二总线DC 12V～24V（无极性），静态电流＜0.7mA

可燃气体取样方式自然扩散

检测气体甲烷(天然气)

检测范围0～20%LEL

出厂标定报警值10%LEL

响应时间≤30s

恢复时间≤20s

预热时间≤150s

气敏元件催化燃烧可燃气体传感器，NAP-52A

工作环境温度-10℃～+55℃

相对湿度≤95%RH（40℃±2℃）

外壳防护等级IP30

安装方式吸顶式

重量0.14Kg±0.01Kg

外型尺寸Φ104mm×44mm
