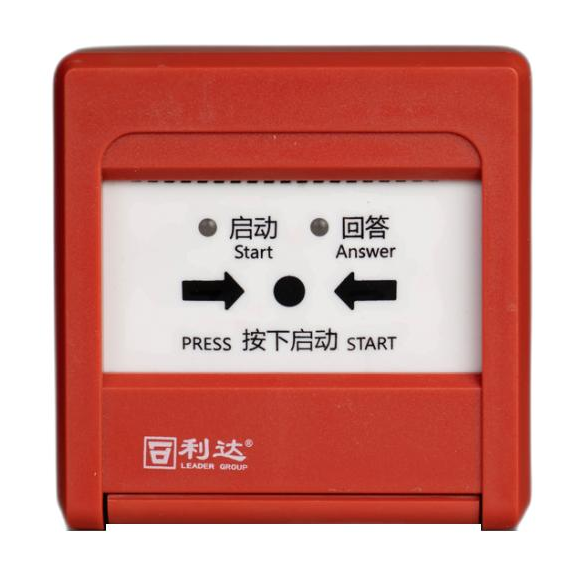

利达LD2004G消火栓按钮

一、利达LD2004G消火栓按钮概述

　　利达LD2004G消火栓按钮可与利达生产的全系列火灾报警控制器配合使用，采用电子编码，占一个地址点。当发生火灾时，人工确认火灾，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动，灭火人员即可持消火栓箱内的水枪就地进行灭火。该产品抗潮湿、抗干扰能力强，性价比高。主要适用于各种工业及民用建筑中。本产品环保和安全符合 标准，无污染，功耗低，安全可靠。

　　此消火栓按钮经应急管理部消防产品合格评定中心及 消防电子产品质量检验检测中心按照GB16806-2006《消防联动控制系统》、CCCF-CPRZ-15《消防类产品认证实施规则》检验和审核，取得消防产品认证证书。

二、利达LD2004G消火栓按钮功能特点

　　二总线、无极性，采用专用嵌入式MCU；

　　采用电子编码方式，占用一个地址，编址范围(1~255)；

　　启动零件可重复使用，报警复位通过专用钥匙完成。

三、利达LD2004G消火栓按钮技术参数

型号LD2004G

名称消火栓按钮

品牌利达

指示灯启动灯：正常监视-红灯闪亮，启动确认-红色常亮；回答灯：有回答信号时绿色常亮

工作电压DC 14V~DC 28V

监视电流＜0.3mA

报警电流＜1.0mA

工作环境温度-40℃~+55℃

相对湿度≤95%(40±2)℃（无凝露）

外壳防护等级IP40

安装方式配合LD20G底座安装使用，采用插拔式结构，安装方便

重量约60g

外形尺寸长85mm×宽35mm×高85mm(含底座)

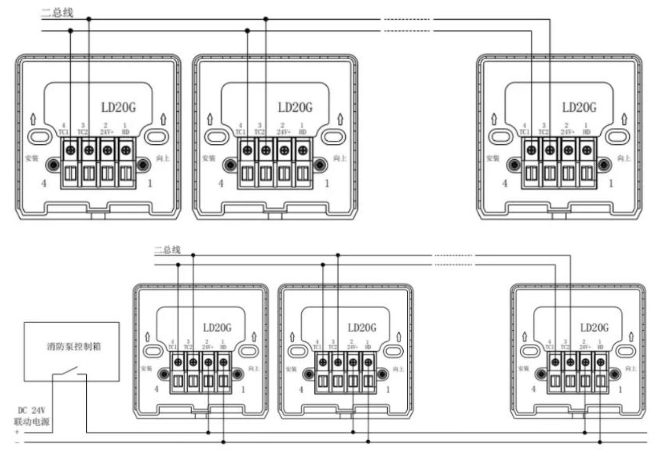

四、利达LD2004G消火栓按钮接线图

　　利达LD2004G消火栓按钮与火灾报警控制器及消防泵控制箱的链接有两种方式，分别是总线启泵方式（二线）、总线启泵方式（四线）。

　　总线启泵方式（二线）；消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，点亮消火栓按钮上的绿色回答指示灯，接线方式如下图所示：
