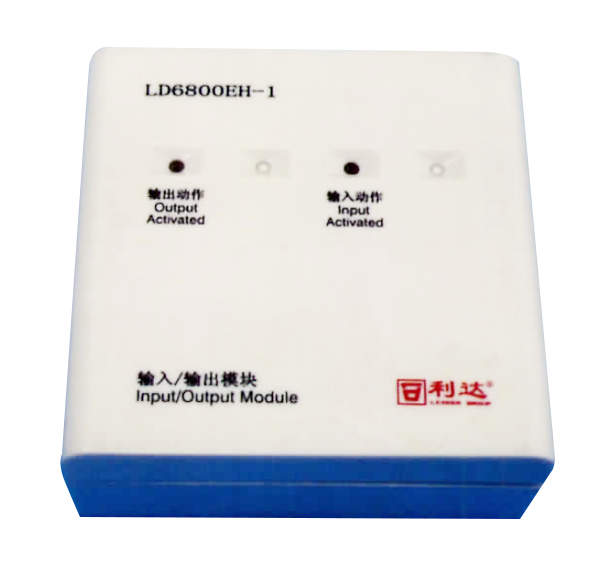

利达LD6800EH-1输入/输出模块

一、利达LD6800EH-1输入/输出模块介绍

　　LD6800EH-1采用单片机和智能软件，特殊防潮技术、表面贴装（SMT）生产工艺和插拔式结构设计，工作稳定可靠，具有较强的抗干扰能力。主要用于送风机、排风机、电梯、切断电源、空调等设备的控制,可以与利达公司生产的E/EN/EL系列火灾报警控制器配合使用。满足GB16806-2006《消防联动控制系统》、《强制性认证实施规则》、《强制性产品认证实施细则》,取得消防产品3C认证证书。本产品无污染、功耗低，适用于各种工业及民用建筑。

二、利达LD6800EH-1输入/输出模块功能

　　★二总线，无极性。

　　★采用电子编码，占一个节点地址（0～255）。

　　★电源总线，有极性。

　　★可输出1路DC24V/2A电压信号。

　　★可输入一个联动设备动作后的反馈输入信号。

　　★可输出1对无源常开常闭接点，容量DC30V/2A。

　　★单色指示灯显示模块动作信息。

　　★电源总线断电、输入新路断线、输出线路短路或断路时，模块返回故障信息。

三、利达LD6800EH-1输入/输出模块主要技术参数

内容 技术参数

类型 输入/ 输出模块

指示灯 模块输出动作—输出动作红色指示灯常亮

模块输入动作—输入动作红色指示灯常亮

工作电压 电源总线：DC24V   二总线：DC 14V ～ 24V

工作电流 电源总线：＜ 6mA ( 静态) ＜ 21mA ( 空载启动)

二总线电流：＜ 2mA

输出信号参数 有源：DC24V/2A

输入信号参数 无源开关量信号输入

工作环境温度 － 40℃～ 55℃

工作环境相对湿度 ≤ 95%〔(40±2)℃，无凝露〕

安装方式 配合本公司LD60(ED) 底座安装使用，采用插拔式结构，安装方便

更大 外形尺寸 长85mm× 宽37mm× 高85mm( 含底座)

重量 0.092Kg±0.01Kg

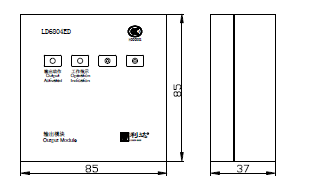

四、利达LD6800EH-1输入/输出模块外形结构示意图

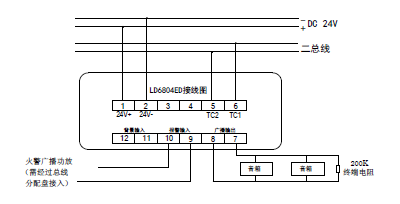

五、利达LD6800EH-1输入/输出模块五、LD6800EH-1输入/输出模块接线示意图
