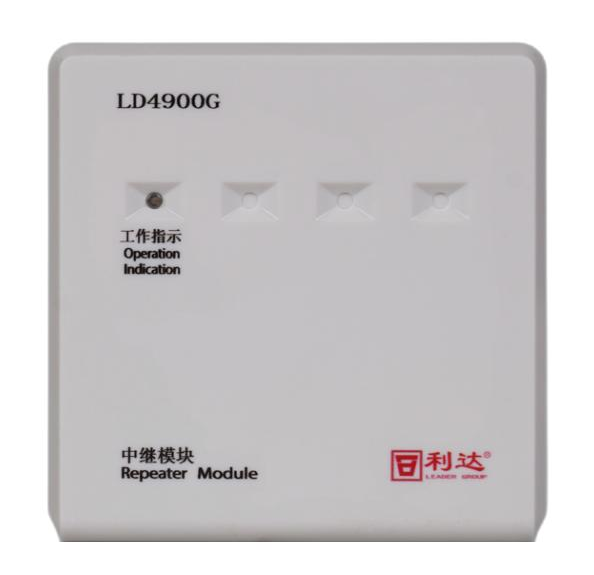

利达LD4900G中继模块

一、利达LD4900G中继模块概述

　　利达LD4900G中继模块采用特殊防潮技术和插拔式结构设计。配合利达生产的全系列火灾报警控制器与非编码探测器使用，主要用在非编码探测器保护同一报警区域时，将所有探测器统一为一个地址点输送给火灾报警控制器，适用于一个防火区安装多只探测器的场所。本产品无污染、功耗低，适用于各种工业及民用建筑。

二、利达LD4900G中继模块功能特点

　　二总线，无极性。

　　电源总线，有极性。

　　采用电子编码，占一个地址点（1～255）。

　　提供1组供电输出。

　　可接收1路模拟量输入信号，根据信号值判断模块状态。

　　可检测外接线路断路、短路故障。

　　可接收开关量信号，配接感温电缆等。

三、利达LD4900G中继模块技术参数

型号 LD4900G

名称  中继模块

品牌 利达

二总线电压   DC14~DC24V

二总线电流   静态电流＜1.7mA；报警电流＜16mA

指示灯

火警/工作——监视状态红灯闪亮，火警时红灯常亮

工作环境温度-40℃~+55℃

相对湿度≤95%（40±2℃）无凝露

外壳防护等级IP40

安装方式配合LD61G底座安装，插拔式结构

重量 约110g

外形尺寸85mm×85mm×35mm（含底座）

四、利达LD4900G中继模块接线图

　　TC1、TC2：探测二总线，无极性

　　OUT+、OUT-：TC电压输出，接非编码设备

　　每只中继模块可以带1~20只利达非编码普通感温探测器，或1~10只非编码感烟探测器。模块输入端末端并联一个10KΩ的终端电阻。
